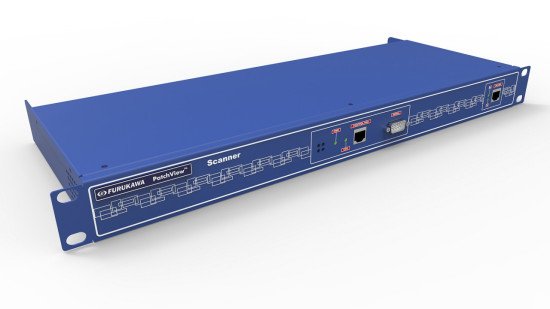

PATCHVIEW MASTER

PWR

Indica que o equipamento está energizado

CPU

Indica a operação do equipamento

DOWN LINK - Amarelo

Indica transmissão em cada uma das 4 portas DOWN LINK

DOWN LINK - Verde

Indica recepção em cada uma das 4 portas DOWN LINK

100Base Tx (Rx)

Indica recepção (porta de interligação na rede LAN)

100Base Tx (Tx)

Indica transmissão (porta de interligação na rede LAN)
