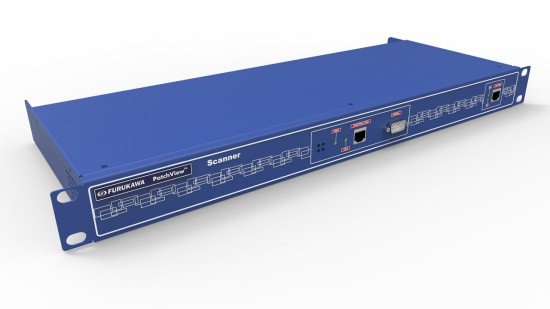

PATCHVIEW MASTER EXPANDER

PWR

Indica que o equipamento está energizado

CPU 1,2

Indica a operação do equipamento

DOWN LINK - Amarelo

Indica transmissão em cada uma das 8 portas DOWN LINK

DOWN LINK - Verde

Indica recepção em cada uma das 8 portas DOWN LINK

100Base Tx (Rx)

Indica recepção (porta de interligação na rede LAN)

100Base Tx (Tx)

Indica transmissão (porta de interligação na rede LAN)

100Base Tx LINK

Indica link ativo
