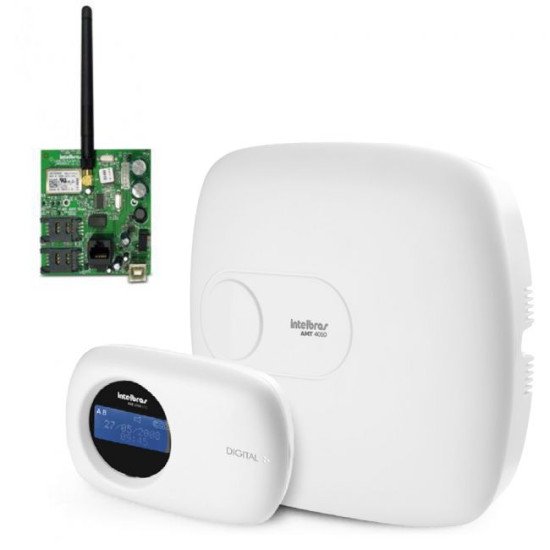

Kit Central de Alarme Monitorada AMT 4010 SMART Intelbras Comunicador Ethernet/GPRS XEG 4000 Smart

DESCRIÇÃO DO PRODUTO

Itens Inclusos:

» 01 Central de Alarme Monitorada AMT 4010 SMART

» 01 Teclado LCD

» 01 Placa Ethernet/GPRS XEG 4000 Smart

Sistema SMART O sistema SMART conta com uma central de alarme de 4 partições independentes, oferendo modularidade de 10 a 64 zonas e de 3 a 19 saídas PGMs, o que torna possível a automatização de residências, lojas, condomínios, grandes indústrias e muito mais. O sistema possui a função SMART, tornando os dispositivos sem fio ainda mais assertivos e seguros, supervisionando com precisão portas e janelas (abertas, fechadas e nível de bateria baixa).

XAR 4000 SMART O XAR 4000 SMART é um receptor de RF com dupla tecnologia (FSK e OOK) que ao ser conectado à central de alarme AMT 4010 SMART, permite o cadastramento de dispositivos sem fio como o sensor magnético XAS 4010 SMART, o sensor de presença IVP 4000 SMART e o controle remoto XAC 4000 SMART.

Alcance do sistema O sistema SMART foi projeto para oferecer um alcance da central até o seu último periférico de até 1 km na topologia cascata (através de barramento 485), isso permite que o sistema atenda de pequenos a grandes projetos.

Modularidade O sistema é totalmente modular, podendo adequar-se à necessidade do usuário, permitindo que o sistema seja montado da maneira e nas dimensões que melhor lhe atenda, garantindo um custo-benefício insuperável. Devido à flexibilidade, é possível particionar a central em 4, aumentar o número de zonas, PGMs e melhorar a recepção dos dispositivos sem fio.

Software AMT Mobile Tenha o controle total sobre a sua central de alarme. O AMT Mobile permite interatividade com as centrais de alarmes Intelbras¹, tornando possível a ativação/desativação, visualização de status e anulação de zonas. ¹ Centrais com comunicação IP. Produto beneficiado pela legislação da informática.

Características da Placa Comunicador Ethernet/GPRS XEG 4000 Smart Possui duplo cartão SIM, sistema quad band, antena externa e entrada Ethernet RJ45, tornando a AMT 4010 SMART ainda mais segura, aumentando os meios de comunicação dos eventos, adicionando Ethernet e GPRS aos meios já existentes na central (telefônica e rádio). » Duplo cartão SIM » Sistema quad band » Antena externa » Entrada Ethernet RJ45

Especificações técnicas:

• Gerais
Tensão de alimentação: Fonte chaveada Full Range 90 a 265 Vac (automático)
Consumo em Standby: 1,2 Wh
Consumo em operação (127 ou 220 Vac): Varia de acordo com os dispositivos ligados na saída AUX e sirenes ligadas na saída SIRENE
Temperatura de operação: -10 a 50 °C, umidade relativa do ar de até 90%
Saída AUX: 14,5 Vdc @ 1A
Supervisão contra corte e curto-circuito na saída SIRENE: Sim e é necessário um resistor de 2,2K
Corrente da saída SIRENE: 1 A com bateria gel selada (12 V @ 7 A/h); 400 mA sem bateria
Carregador de bateria inteligente: Sim
Número de PGMs na central: 3, chaveada negativo 12 Vdc @ 50 mA
Número total de PGMs: 19
Expansores de PGM: Aceita até 4 expansores XEP 4004 SMART de 4 PGMs de contato seco cada
Buffer de eventos: 256 eventos com data e hora
Quantidade de dispositivos sem fio: 128 dispositivos sendo necessário o uso do XAR 4000 SMART
Tipo de modulação dos dispositivos sem fio: OOK e FSK
Número de dispositivos no barramento: 18
Distância máxima barramento T1T2: 100 m com cabo 26 AWG
Distância máxima barramento AB: 1000 m com cabo 24 AWG blindado e trançado e ligação em cascata
Barramento para comunicação via Rádio: Sim
USB para programação local: Sim
Resistor instalação de zonas: Zona alta 3K9 Ω, zona baixa 2K2 Ω, resistor final de linha 2K2 Ω (incluso)
Resistência máxima de cabeamento de zona: 100 Ω por zona
Número de zonas sem fio: 24 Necessário XAR 2000 / XAR 4000 SMART

• Comunicação Linha telefônica
Número de memória para discagem: 8 com 20 dígitos cada (2 empresa de monitoramento 1 Down-load/upload 5 pessoais)
Modo de discagem: DTMF Homologado Anatel
Detecção de corte da linha telefônica: Sim, necessária programação
Protocolo de comunicação: Contact ID, Contact ID programável e Adenco Xpress
Proteção de entrada de linha telefônica: Protetor a Gás e PTC
Teste periódico: Programável em horas ou agendada por horário
Software para download e upload plataforma windows: Sim, gratuito (www.intelbras.com.br). Necessário modem padrão V.21 compatíveis: Us Robotics, Motorola, Lucent e Age-re

• Comunicação Ethernet
Número de memória para envio de eventos via IP: 2 destinos, fixos ou dinamicos
Base de velocidade: 10/100Mbps
Base do protocolo: TCP/IP
Consumo de banda: < 1 KB por evento
Teste periódico: Programado em minutos. Mínimo de 1 minuto
Software para download e upload plataforma windows: Sim, gratuito (www.intelbras.com.br). Necessária conexão com internet banda larga e porta 9010 liberada

• Comunicação GSM (GPRS e SMS)
Frequência de operação do módulo: Modulação quad-band (800, 900, 1800 e 1900 MHz) 2G
Número de SIM cards: 2, modulo desbloqueado
Ganho da Antena: 0 dBi
Número de destinos via GSM: 2 IPs e 5 números para SMS
Teste periódico: Programado em minutos. Mínimo de 1 minuto

• Zonas
Número de zonas com fio na central: 8 zonas (4 + 4 zonas)
Número de zonas com fio expansível: 48 zonas através de 6 expansores XEZ 4008 SMART de 8 zonas cada
Número de zonas nos teclados: 8 zonas através de 4 teclados (2 zonas por teclados)
Número total de zonas com fio: 64 zonas
Resistores das zonas duplas e final de linha: 3,9K para zona alta, 2,2K para zona baixa e 2,2K para resistor de final de linha
Número de zonas sem fio**: 48 zonas através de receptor de RF XAR 4000 SMART (podendo utilizar até 4)
**Necessário o uso do receptor XAR 2000 ou XAR 4000 SMART
