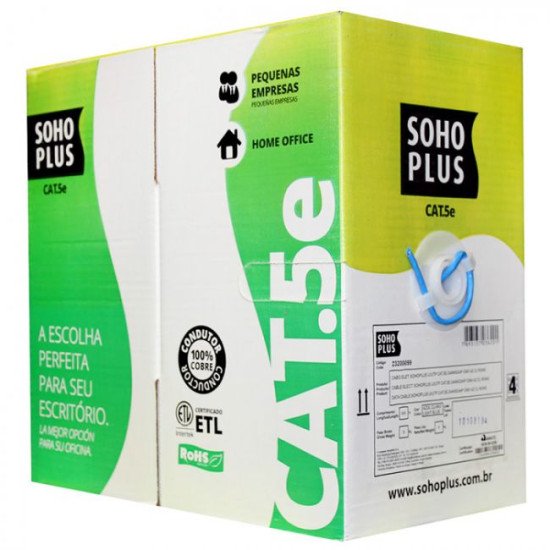

Cabo de Rede Furukawa SohoPlus LAN U/UTP CAT 5E 24 AWG Capa CMX Caixa c/ 305 Metros

DESCRIÇÃO DO PRODUTO

- Marca: Furukawa

- Modelo: 23200099
- Categoria: CAT.5e
- Construção: U/UTP - 4 pares trançados compostos de condutores sólidos de cobre nu, 24 AWG, isolados em polietileno especial
- Cor padrão: azul claro
- Capa externa: PVC na opção CMX
- Embalagem: caixa FASTBOX em lance padrão de 305 metros
- Marcação sequencial métrica decrescente (305 - 0 m), que facilita a visualização da quantidade restante na caixa e no cálculo dos lances para instalação
- Diâmetro nominal: 4,8mm
- Massa líquida: 26 kg/km
- NVP (Velocidade Nominal de Propagação): 68%
- Produto que atende políticas de respeito ao meio-ambiente

Especificações

- Tipo: Cabo LAN
- Ambiente de Instalação: Interno
- Ambiente de Operação: Não agressivo

Construção

- RoHS Compliant
- Categoria 5e
- U/UTP (não blindado)
- PVC - CMX

Aplicações

- Pode ser utilizado com os seguintes padrões atuais de redes citados abaixo:
- a. ATM -155 (UTP), AF-PHY-OO15.000 y AF-PHY-0018.000, 155/51/25 Mbps
- b. TP-PMD , ANSI X3T9.5, 100 Mbps
- c. GIGABIT ETHERNET, IEEE 802.3z, 1000 Mbps
- d. 100BASE-TX, IEEE 802.3u, 100 Mbps
- e. 100BASE-T4, IEEE 802.3u ,100 Mbps
- f. 100vg-AnyLAN, IEEE802.12, 100 Mbps
- g. 10BASE-T , IEEE802.3, 10 Mbps
- h. TOKEN RING, IEEE802.5 , 4/16 Mbps
- i. 3X-AS400, IBM, 10 Mbps
- 2. Soluções Relacionadas: Industrias, Elevadores, Armazéns

Normas Aplicáveis

- TIA-568-C.2 e seus complementos, ANSI/TIA-569, ISO/IEC DIS 11801, UL 444

Certificações

- Anatel: 0036-08-0256

Construtivas

- Condutor: Cobre nú com diâmetro nominal de 24AWG
- Isolamento: Poliolefina com diâmetro nominal 0.9mm
- Resistência de Isolamento: 10000 MΩ.km
- Quantidade de Pares: 4 pares 24 AWG
- Par: Os condutores isolados são reunidos dois a dois, formando o par. Os passos de torcimento devem ser adequados, de modo a atender os níveis de diafonia previstos e minimizar o deslocamento relativo entre si.
- Núcleo:Os quatro pares são reunidos com passo adequado, formando o núcleo do cabo.
- Blindagem: Não Blindado (U/UTP)
- Capa: Constituído por PVC retardante a chama
- Diâmetro Nominal: 4,8 mm

Físico

- Classe de Flamabilidade: CMX: IEC 60332-1 conforme ABNT NBR 14705.
- Temperatura de Instalação 0ºC a 50ºC
- Temperatura de Armazenamento -20ºC a 70ºC
- Temperatura de Operação -20ºC a 60ºC

Elétrico

- Desequilíbrio Resistivo Máximo 5%
- Resistência Elétrica CC Máxima do Condutor de 20ºC: 93,8 Ω/km
- Capacitância Mutua 1kHz - Máximo: 56 pF/m
- Desequilíbrio Capacitivo Par x Terra 1kHz - Máximo: 3,3 pF/m
- Impedância Característica: 100±15% Ω
- Atraso de Propagação Máximo: 545ns/100m @ 10MHz
- Diferença entre o Atraso de Propagação - Máximo: 45ns/100m
- Prova de Tensão Elétrica entre Condutores: 2500 VDC/3s
- Velocidade de Propagação Nominal: 68%
