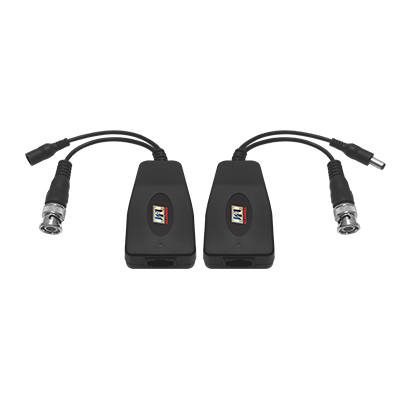

BL-HD-200A

• LED indicador de alimentação;
• Proteção contra descargas elétricas;
• Supressão/filtro de ruídos;
• Vídeo em tempo real para distâncias de até 500m (veja quadro “distância de transmissão de vídeo”);
• Proteção contra surtos;
• Tensão de entrada: 12 Vd.c;
• Tensão de saída: 12 Vd.c;
• Largura de banda: 0~50MHz;
• Impedância: 75Ω (BNC) e 100Ω (UTP);
• Proteção conector BCN: 2KV (modo comum) IEC 61000-4-4;
• Proteção conector UTP: 2KV (modo comum/diferencial) IEC 61000-4-4.

Tipo de cabo:

• Cabo UTP 24-16 AWG (0.5~1.31mm);
• Categoria do cabo: CAT5e/6;
• Impedância: 100 ± 20Ω.

Condições de operação:

• 0º ~ +55ºC, umidade de 95% ou menos (sem condensação);
• Imunidade a ruídos transientes baseado na ANSI/IEEE 587 C62.41.

Distância de transmissão de vídeo:

Distância de transmissão de vídeo e alimentação:

*A distância pode variar conforme o consumo da câmera, qualidade do cabo UTP e fonte utilizada.

Aplicação básica:
